3DCG変換サービス Movie Render Queue自動化Blueprintの解説

本記事は、スタジオブロスが提供する3DCG変換サービスで活用している自社ツール等を紹介する特集の第2回目です。

変換サービスのパイプラインの一つとして作成した、Movie Render Queue自動化のBlueprint（以下、BP）について解説していきます。

今回は、大量のシーケンサーに対して手動でQueueに追加してconfig設定して...といった、Movie Render QueueまわりのBPの解説になります。

シーケンサーについての説明は省略しますが、詳しく知りたい方はおかずさんの記事が非常に参考になるので、ご覧になってください。

今回は、以下の流れで解説いたします。

ではまず、Movie Render Queueはどのような構成になっているかざっくり解説します。

Movie Render Queueは、Movie Pipeline QueueにJobを作成し、JobにLevel Sequence、Level、Movie Pipeline Primary Config(レンダリングの設定)の3点を設定することで機能します。

以下の図のように、シーケンサーのレンダリングのために必要なアセットを準備しました。

左から順に説明します。

今回は、レンダリングするレベルにDayとEveningの2種類のレベル、シーケンサーにキューブを置いただけのものとキューブを傾けたもの2種類を用意しました。

それでは早速、BPの実装に入ります。

まずはEditor Utility Widgetを開いてCreate Job from Sequenceをつなぎ、先ほど準備したMPQ_BlogとSQ_Blog01を割り当てます。ひとまずこの状態で一度実行します。

MPQ_Blogを開くと、中にSQ_BlogというJobが追加されます。
これで、QueueにJobが追加されLevel Sequenceが設定された状態になりました。

ただし、現時点ではconfigとLevelが初期状態のままです。

そこで次は、このJobにconfigを割り当てます。
もう一度Editor Utility Widgetを開いて、Set Configurationノードを接続、TargetをつないでIn Presetに作成したconfigを割り当てます。ここで再度実行します。

すると、Queueに先ほどとは別のJobが追加されました。
Settingsには、Set Configurationノードで割り当てたconfigが割り当てられています。

Jobが追加されたことが確認できたら、このJobはレンダリングしないので削除しておきます。

最後に、まだレベルが初期状態なのでレベルの割り当て処理を追加します。
Create Job from SequenceノードからSet Mapノードを繋いでレンダリングしたいレベルをセットします。

これをコピーして、最初に作成したアセットから二つ目のシーケンサーとEveningレベルを割り当てて実行します。

Queueを確認すると、SQ_Blog01とSQ_Blog02の2つのJobが追加されており、それぞれに上記のノードで設定したLevel Sequence、config、Levelが割り当てられました。

ここまでの手順で、QueueにJobを作成し、Level Sequence、config、Levelの3点を設定完了しました。

次は、実際にこのQueueのレンダリングを走らせます。

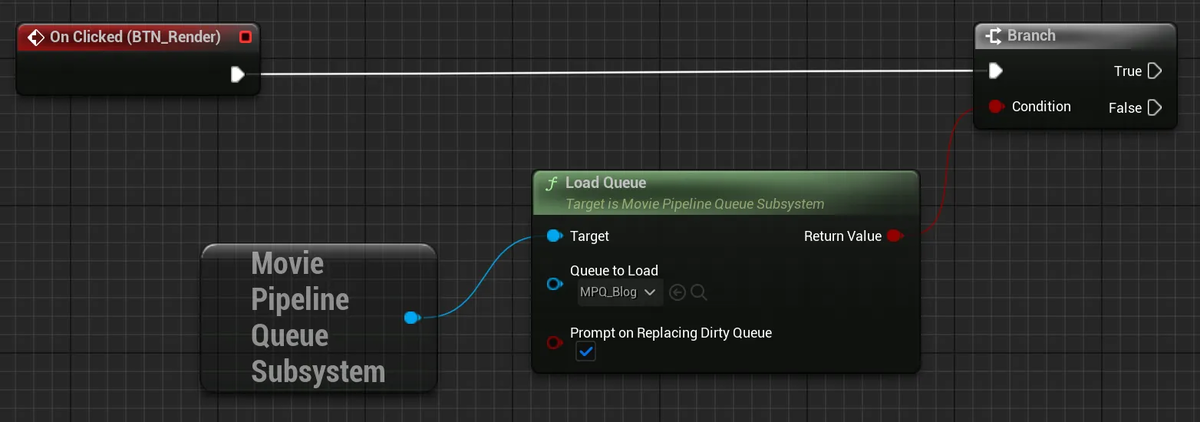

Editor Utility Widgetを開いて、Movie Pipeline Queue SubsystemからLoad Queueノードを繋ぎ、MPQ_Blogを割り当てます。この状態で実行します。

Movie Render Queueウィンドウから他のQueueを選択している状態でも、MPQ_Blogに切り替わりました。

次はいよいよレンダリングの実行の部分を作成します。

Movie Render Queue SubsystemからRender Queue with Executorにつなぎ、In Executor TypeをMovie Pipeline PIE Executorに変更します。

Render Queue with Exectorを呼び出すとき、同名で2種類のノードがありますので間違えないように注意してください！

今回使うのは、Target is Movie Pileline Queue Subsystemの方です。

ここまでの実装で実行します。

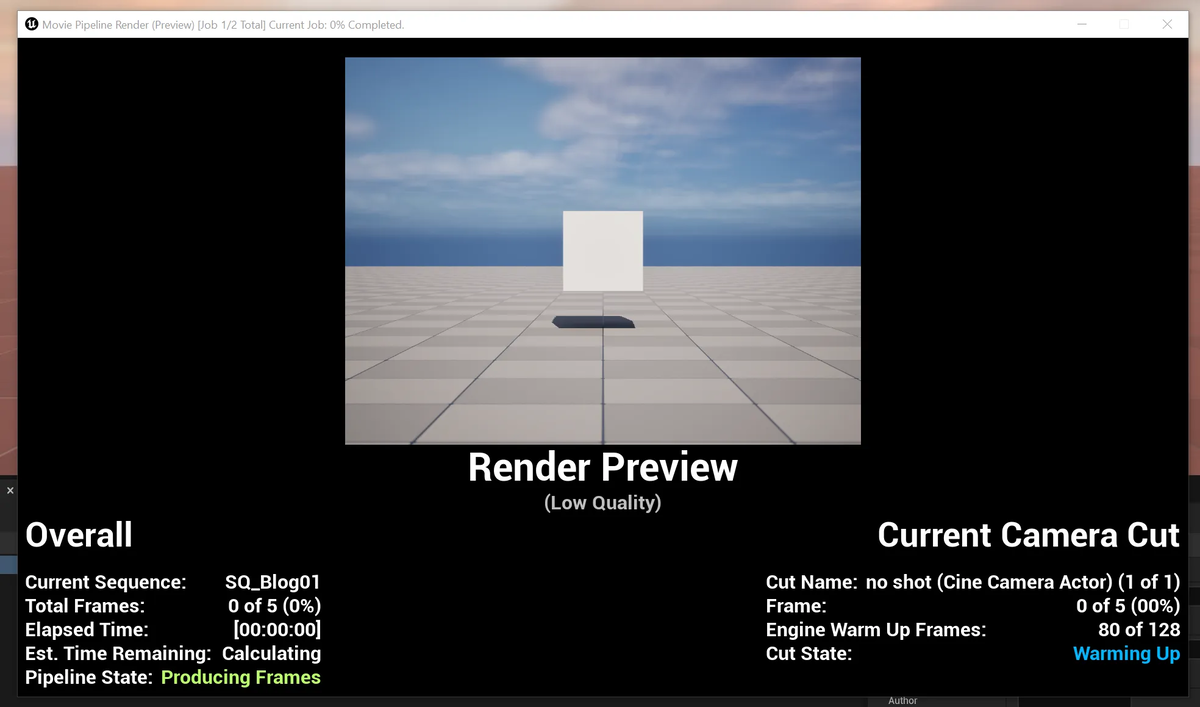

すると、実行だけでレンダリングが始まり、２種類のシーケンサーとレベル、設定でレンダリングされました！

今回作成したBPをすべてつなげるとこのようになります。

流れとしては以下の手順になります。

今回はMovie Render Queue自動化BPを解説しました。

分かりやすくするためノードを複製して組みましたが、配列や引数にすることでさらに柔軟な設計が可能になります。

次回の第3回では、当変換サービスで変換したUEプロジェクトの構成やマテリアルの機能などを紹介していきます。

それでは、次回テックブログ更新をお楽しみに！
