今回からInfraworksとCivil3Dと連携し、UE4へ変換の実験をしていきます。
Infraworksは国土地理院などGISデータから地形作成し、土木・建築・都市計画をするCADです。詳しくは以下をご覧ください。

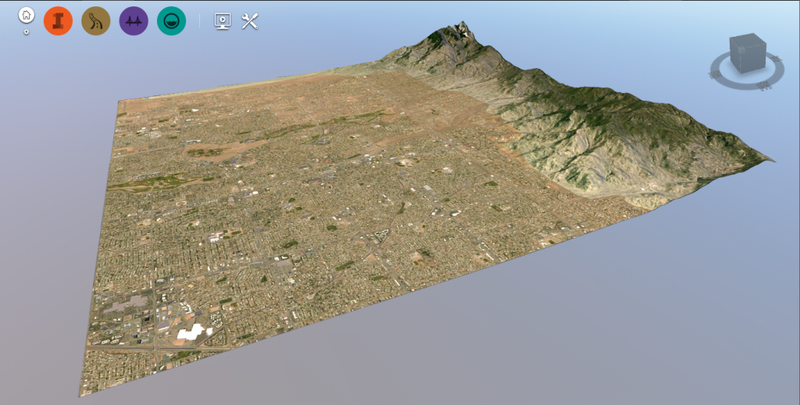

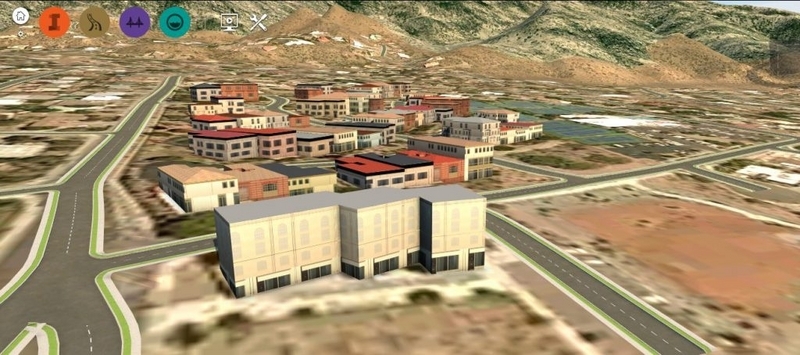

以下はInfraworksのサンプルの地形＋街です。
建物や道路を作成できます。 川もテクスチャアニメで流れています。

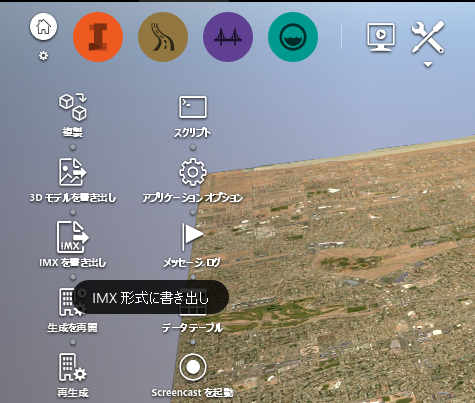

変換ですが、まず~.imxファイルにエクスポートします。

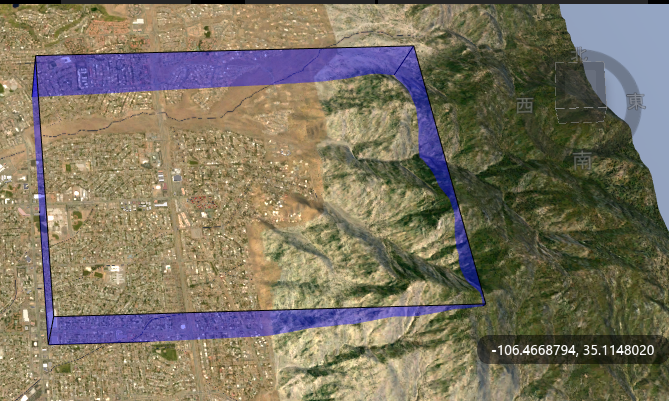

領域を決めます。

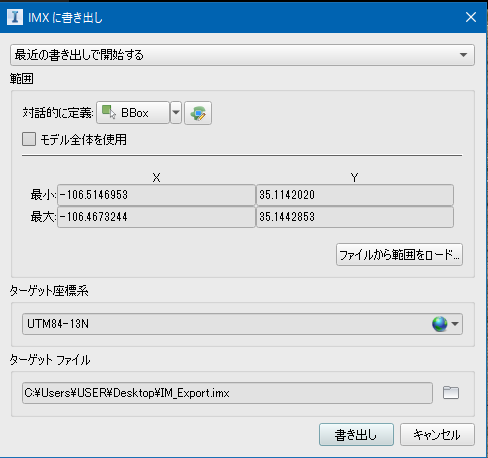

書き出しを開始します。
~.imxファイルができました。

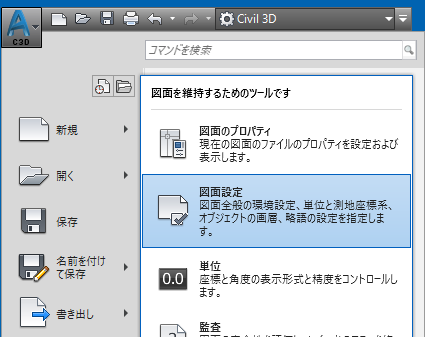

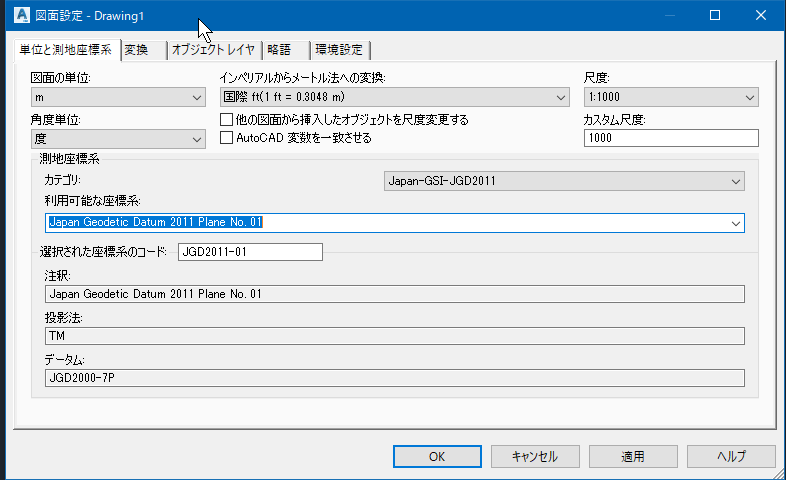

Civil3Dを起動して、図面の設定をします。

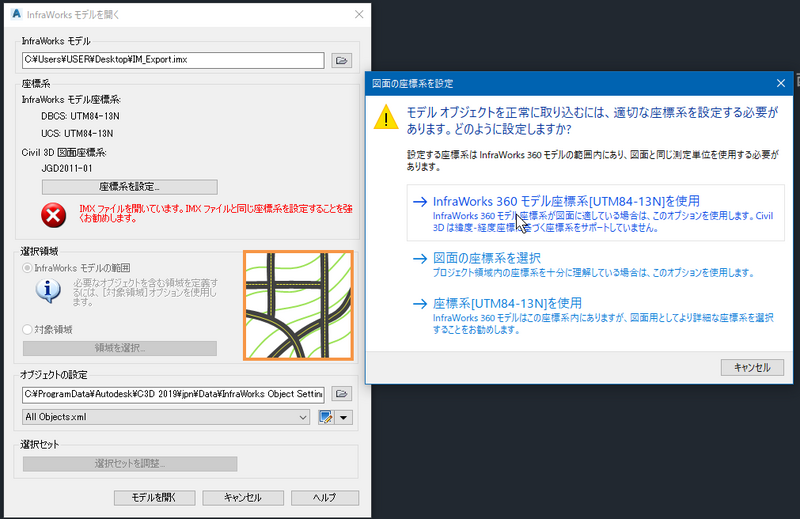

「挿入」からインポートします。

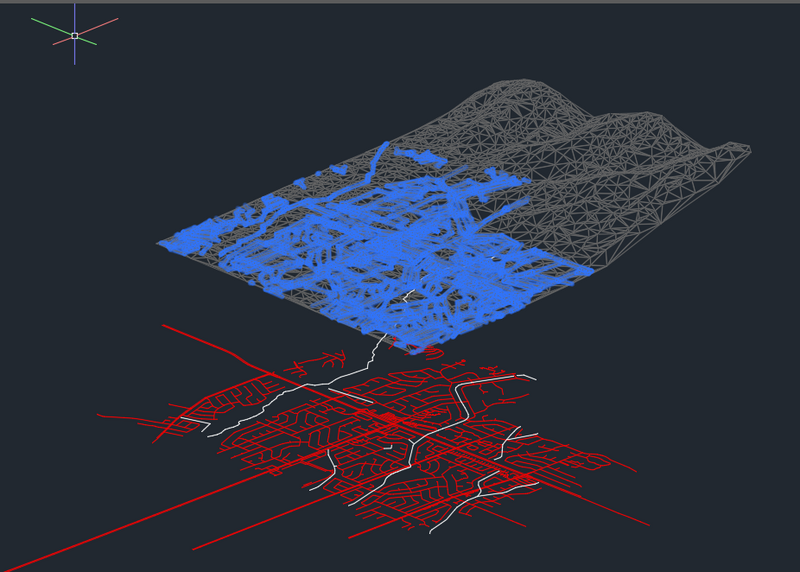

Civil3Dへの変換が完了しました。

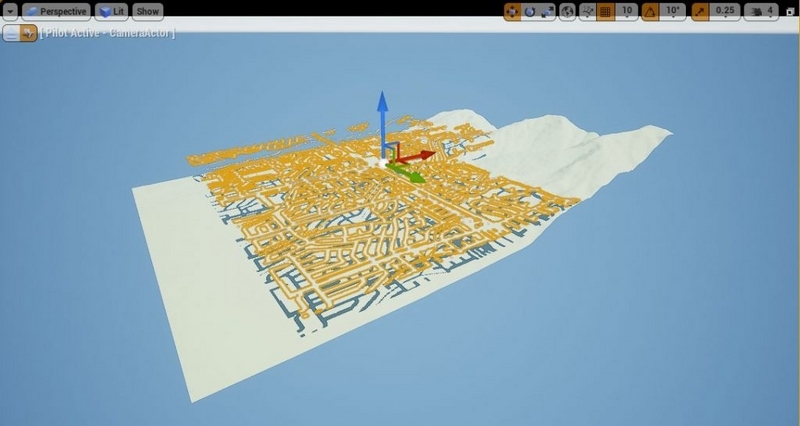

ここから3dsmaxのCivilViewを使い、UE4へ変換した結果が以下です。

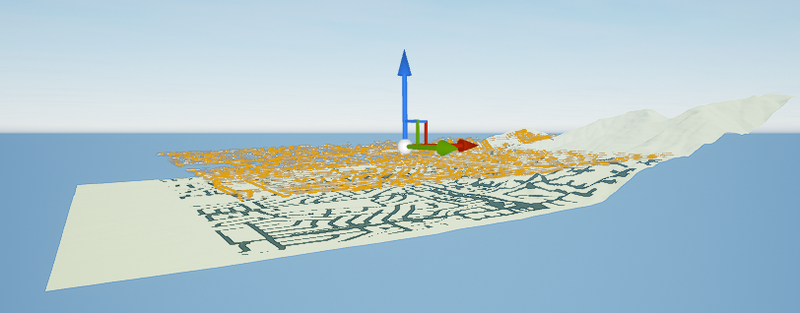

UE4へ変換後が上記の図です。残念ながら、区画と地形だけしか変換できませんでした。さら地面から区画が浮いてしまっています。テクスチャーも建物も変換されません。
このワークフローでは、Infraworksから地形モデルデータの変換のみなら可能であることが判りました。
次回、別の手段を試してみようと思います。
